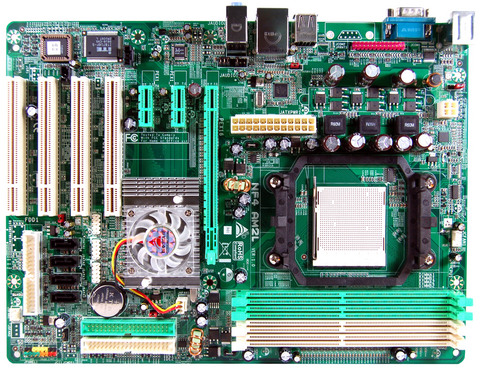

NF4 AM2L

NF4 AM2L

Socket AM2

Socket AM2
支持AMD Athlon 64 X2/64/FX/Sempron 处理器
Hyper Transport 技术支持2.0GT/s 带宽
支持AMD Cool'nQuiet 技术

产品概述

芯片组 NVIDIA nForce4
内存 4 x DDR2 DIMM内存插槽
支持双通道DDR2 533/667/800 MHz
内存容量可扩展至4GB
网络配置 板载Marrvell 88E3016 10/100 网卡芯片
声卡配置 Realtek ALC655 6声道 AC97音频
扩展槽 4 x PCI 插槽
2 x PCIe x1 插槽
1 x PCIe x16 插槽
背板I/O接口 1 x PS/2 键盘
1 x PS/2 鼠标
4 x USB 2.0 端口
1 x COM 端口
1 x 板载网卡插口
3 x 音频接口
板载I/O接口 2 x IDE 接口
3 x USB2.0 接头
4 x SATA
1 x 前置 音频接头
1 x S/PDIF 输出接头
1 x CPU风扇接头
1 x 系统风扇接头
1 x 打印接口
硬件监控与保护 CPU 电压检测
CPU 温度检测
CPU 风扇转速控制
内存电压检测
主板规格 ATX 架构，尺寸: 21.8cm X 29.3cm ( W x L )
附件 1 x IDE 数据线
1 x FDD排线
1 x SATA数据线
1 x 机箱I/O挡板
1 x 驱动光盘
1 x 用户手册
注意!! 规格和图片若有变更,恕不另行通知.附件内容可能因地区的不同或者主板版本的差异而有所差异.

  • 1 x IDE 数据线

  • 1 x FDD排线

  • 1 x SATA数据线

  • 1 x 机箱I/O挡板

  • 1 x 驱动光盘

  • 1 x 用户手册

PCB版本 :

导出CPU支持列表
Socket Processor Processor Model sSpec/OPN# CPU Speed
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5200+ ADA5200IAA6CS 2600Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADA5000IAA5CU 2600Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4800+ ADO4800IAA6CS 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4600+ ADO4600IAA5CU 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4400+ ADA4400IAA6CS 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4200+ ADO4200IAA5CU 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4000+ ADA4000IAA6CS 2000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 3800+ ADA3800IAA5CU 2000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 3800+ ADO3800IAA5CZ 2000Mhz
Socket AM2 AMD Athlon™ 64 3500+ ADA3500IAA4CW 2200Mhz
Socket AM2 AMD Athlon™ 64 3000+ ADA3000IAA4CN 1800Mhz
Socket AM2 AMD Sempron™ 3800+ SDA3800IAA3CN 2200Mhz
Socket AM2 AMD Sempron™ 3600+ SDA3600IAA3CN 2000Mhz
Socket AM2 AMD Sempron™ 3500+ SDA3500IAA2CN 2000Mhz
Socket AM2 AMD Sempron™ 3400+ SDA3400IAA3CW 1800Mhz
Socket AM2 AMD Sempron™ 3400+ SDA3400IAA3CN 1800Mhz
Socket AM2 AMD Sempron™ 3200+ SDA3200IAA2CW 1800Mhz
Socket AM2 AMD Sempron™ 3000+ SDA3000IAA3CN 1600Mhz
Socket AM2 AMD Sempron™ 3000+ SDD3000IAA3CN 1600Mhz
Socket AM2 AMD Sempron™ 2800+ SDA2800IAA2CN 1600Mhz
品牌 型号 大小 类型

:

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

板载声卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.0.1.6243 2007-12-05 28.56 MB 下载
说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

板载声卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.0.1.6243 2007-12-05 28.56 MB 下载
说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows XP_x64/ NV6.83 2007-07-17 31.47 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / / / XP_x86/ XP_x64 5.10.00.6090 2007-06-09 17.45 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / XP_x86/ XP_x64 Ver:1.66 解决魔兽争霸蓝屏问题声卡驱动 2007-09-01 24.49 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows XP_x64 5.10.2600.0552 2007-12-11 279 KB 下载
说明书
文件
NF4 AM2G_NF4 AM2L_NF4U AM2G.rar 下载
BIOS
文件 描述 文件大小 上传日期
N4TAAA09.BSB.rar 支持G1/G2核心CPU 321.11 KB 2007-10-09 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

芯片组
操作系统 版本 日期 文件大小
Windows / XP_x86 NV6.85 2007-07-17 33.01 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / / / XP_x86/ XP_x64 5.10.00.6090 2007-06-09 17.45 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / XP_x86/ XP_x64 Ver:1.66 解决魔兽争霸蓝屏问题声卡驱动 2007-09-01 24.49 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows XP_x86 5.10.2600.0552 2007-12-11 244 KB 下载
