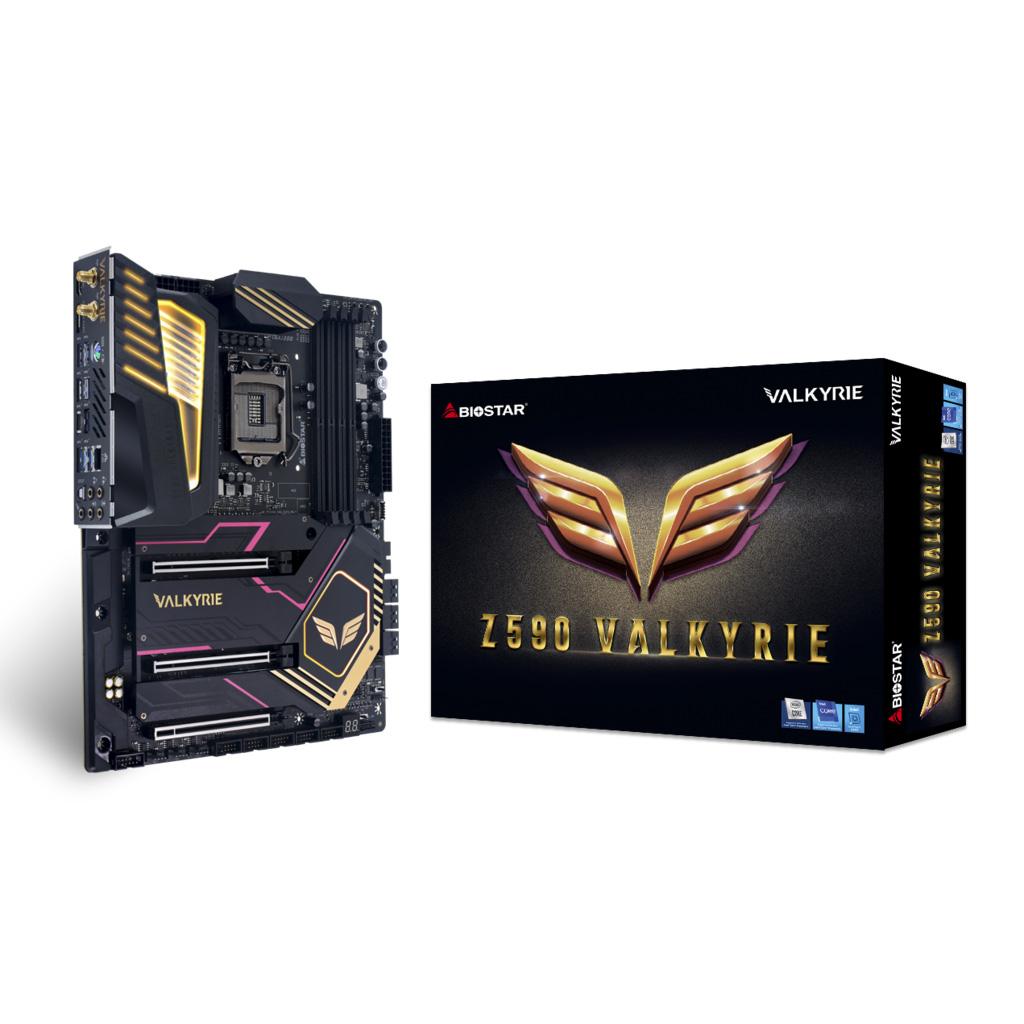

Z590 VALKYRIE 版本. 5.0

Socket 1200

支援第10th/11th代Intel® Core™处理器
Intel Z590 芯片组
4-DIMM支援 DDR4- 2133/ 2400/ 2666/ 2800/ 2933 3200/ 3600(OC)/ 3733(OC)/ 3800(OC)/ 3866(OC)/ 4000(OC)/ 4133(OC)/ 4266(OC)/ 4333(OC)/ 5000+(OC) ,容量可扩展至128G
支援 PCIe 4.0
支援 M.2 4.0 (64Gb/s)
支援 Intel Optane傲腾技术
支援 Display 端口5K输出
板载 2.5 GbE LAN
支援 USB 3.2 Gen2x2 Type C
支援 WiFi 6 技术 (Wifi6网卡为选配另购件)

产品概述

芯片组 Intel Z590
处理器 Socket 1200架构10th/ 11th代英特尔™酷睿、奔腾和赛扬处理器
支援英特尔® 睿频加速 Max 技术 3.0
※如需了解详细的CPU支援型号,请至 www.biostar.com.tw查询
内存 4 x DDR4 DIMM内存插槽
支持双通道DDR4 5000+(OC)/ 4333(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3200/ 2933/ 2800/ 2666/ 2400/ 2133MHz
内存容量可扩展至128GB
每个内存插槽支援non-ECC 4/ 8/ 16/ 32GB DDR4模块
※如需了解详细的内存支援型号,请至 www.biostar.com.tw查询
板载显卡 Intel内建集成显示核心系列的CPU才能支持板载输出端口显示
集成显卡型号由CPU型号决定
支持DX12
支持HDCP
HDMI接口,分辨率达4096 x 2160 @60Hz,符合HDMI 2.0规范(仅限第11代处理器) ; 4096 x 2160 @30Hz (仅限第10代处理器)
DisplayPort接口,分辨率达5120 x 3200 @60Hz,符合DP1.4规范
存储量 6 x SATA3 6Gb/s接口
支持 SATA RAID: 0,1, 5, 10& Intel Rapid Storage Technology
1 x M.2 (M Key)
插槽支持2280规格模块, PCIe 4.0 x 4 (64Gb/s)需搭配11th系列处理器
1 x M.2 (M Key).
插槽支持2280/22110规格模块,SATA III (6.0 Gb/s)与 PCIe 3.0 x 4(32Gb/s) - NVMe/ AHCI SSD..
支持PCIe RAID 0, 1 & Intel® 快速储存技术, Intel® Optane技术...
1 x M.2 (M Key) .
插槽支持2242/ 2260/ 2280/ 22110规格模块,SATA III (6.0 Gb/s)与 PCIe 3.0 x 4(32Gb/s) - NVMe/ AHCI SSD。 ..
支持PCIe RAID 0, 1 & Intel® 快速储存技术, Intel® Optane技术 ...
* 当SATA模式占用M.2(M2_PCIEG3_32G_SATA_RST_1)插槽时,SATA_5连接器将被禁用 ....
*  当SATA模式占用M.2(M2_PCIEG3_32G_SATA_RST_2)插槽时,SATA_6连接器将被禁用 .....
网络配置 板载Realtek RTL8125B
10/ 100/ 1000/ 2500 Mb/s自适应传输模式,半双工/全双工工作模式
声卡配置 Realtek ALC1220
7.1声道音频输出,支持高清音频,Hi-Fi (前/后)
USB 1 x USB 2.0端口(板载接头支持4个端口)
5 x USB 3.2(Gen2)端口(背板5个端口)
2 x USB 3.2(Gen2x2)Type-C端口(背板1个端口,板载接头支持1个端口)
4 x USB 3.2(Gen1)端口(背板2个端口,板载接头支持2个端口)
扩展槽 1 x PCIe 4.0 x16插槽 (x16 或 x8 模式)
1x PCIe 4.0 x16插槽 (x8模式)
1x PCIe 3.0 x16插槽 (x4模式).
* 以下情况,PCIe x16(PCIE4X16)插槽速度变动为x8模式:..
1.同时使用PCIe x16(PCIE4X16)插槽和PCIe x8(PCIE4X8)插槽...
2.使用AMD Crossfire™技术时....
* PCIe运行速度取决于所搭配的CPU类型 .
* PCIe 4.0速度仅适用于英特尔第11代CPU ..
背板I/O接口 1 x PS/2 键鼠通用接口
1 x HDMI端口(HDMI2.0)
1 x Display Port端口 (DP1.4)
1 x USB 3.2(Gen2x2)Type-C端口
5 x USB 3.2(Gen2)端口
2 x USB 3.2(Gen1)端口
1 x 板载网卡插口
5 x 音频接口
1 x S/PDIF 输出接口
2 x WIFI天线接头
板载I/O接口 6 x SATA3 6Gb/s 接口
2 x USB2.0 接头
2 x USB 3.2 (Gen1)接头(每个接头支持2个USB3.2(Gen1)端口)
1 x USB 3.2(Gen2x2)Type-C接头(每个接头支持1个USB3.2(Gen2x2)端口)
1 x 前置 音频接头
1 x 前置 面板接头
1 x CPU风扇接头
1 x CPU水冷接头(CPU_OPT)
3 x 系统风扇接头
2 x MOSFET风扇接头
1 x 串行接头
1 x M.2 (E Key) 插槽 : 2230尺寸,支持Wi-Fi和Bluetooth模块、Intel® CNVi
1 x TPM接头
3 x LED接头(2个5V和1个12V)
1 x Thunderbolt 3雷电连接头
* 不提供M.2 (E Key)无线网卡
硬件监控与保护 CPU/ 系统温度监控
CPU/ 系统风扇转速监控
智能/手动 CPU风扇调控
系统电压监控
主板规格 ATX 架构,尺寸: 30.5 cm x 24.4 cm ( W x L )
操作系统 支持 Microsoft® Windows® 10(64bit)
附件 4 x SATA数据线
1 x 驱动光盘
1 x 用户手册
产品特性 全彩灯控(VIVID LED DJ)
5050 LED 扩展
双BIOS芯片设计
插槽防护铁甲
Touch Button(触控按钮)
支持第三代Rapid Debug侦错显示
RGB内存灯光同步(RGB Memory Sync)
LED摇滚区域(LED ROCK ZONE)
注意!! 规格和图片若有变更,恕不另行通知.附件内容可能因地区的不同或者主板版本的差异而有所差异.
  • 4 x SATA数据线

  • 1 x 驱动光盘

  • 1 x 用户手册

PCB版本 : 版本. 5.0

导出CPU支持列表
Socket Processor Processor Model sSpec/OPN# CPU Speed
品牌 型号 大小 类型

:

说明书
文件
IZ59A-AHT.rar 下载
BIOS
文件 描述 文件大小 上传日期
Z59AFC21.BST.rar Support Celeron G5900 series Processor 9537.54 KB 2021-12-21 下载
Z59AF618.BST.rar Improve LAN card compatibility 9538.58 KB 2021-06-18 下载
Z59AF401.BST.rar support Intel ABT (Adaptive Boost Technology) when using i9-11900K、i9-11900KF processors. -Improve system performance 9573.28 KB 2021-04-01 下载

注意:如果您系统运行状态良好,我们建议您不要任意更新BIOS,以避免不当的操作而造成系统毁损.如果您不确定,请通过网站E-Support或者客服热线联络我们,如您确实需要更新BIOS,请更新BIOS前尝试加载默认的BIOS优化(load BIOS optimized default).为提高刷新BIOS成功率,请您务必在刷新完BIOS后重新插拔主机电源,并重新进入CMOS界面导入出厂默认值.

板载网卡
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 10.045 2021-12-02 下载
BIOScreen 程式
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 0.9.4.8 2021-03-08 下载
无线网卡(可选)
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 22.190(适用于AX210/AX201/AX200/AC9560) 2022-01-01 下载
VALKYRIE AURORA Utility灯控软件
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 1.1.2106.2200 2021-07-01 下载
