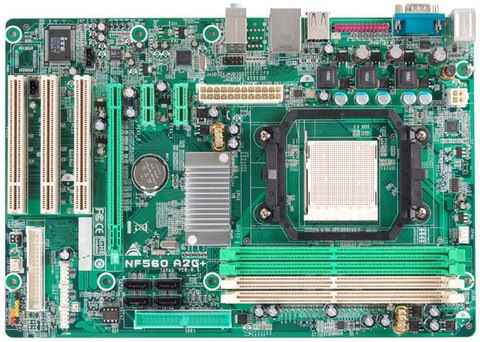

NF560 A2G+

NF560 A2G+ 版本. 6.x

Socket AM2+

支持CPU接口类型为： AM2+/AM2
支持 Phenom Series/Athlon 64 X2/64/FX mpron 处理器
Hyper Transport 技术支持2GT/s 带宽
支持AMD Cool'nQuiet 技术

产品概述

芯片组 NVIDIA nForce 560
处理器 AMD Phenom™ X4处理器
AMD Athlon™ 64 X2 双核处理器
AMD Athlon™ X2 双核处理器
AMD Athlon™ 64 FX 处理器
AMD Athlon™ 64 处理器
内存 支持双通道DDR533/667/800/1066 MHz
4 x DDR2 DIMM内存插槽
内存容量可扩展至16GB
※It is recommended to use those Validated DDR2-1066 modules suggested by AMD
存储量 4 x SATA2 3Gb/s接口
支持 SATA RAID: 0,1,5,0+1
1 x IDE 接口
声卡配置 Realtek ALC662 6 声道高清音频
USB 4 x USB 2.0 端口
3 x USB 2.0 接头
扩展槽 3 x PCI 插槽
2 x PCIe x1 插槽
1 x PCIe x16 插槽
背板I/O接口 1 x PS/2 键盘
1 x PS/2 鼠标
4 x USB 2.0 端口
1 x COM 端口
1 x 板载网卡插口
3 x 音频接口
板载I/O接口 1 x IDE 接口
3 x USB2.0 接头
4 x SATA2 3Gb/s 接口
1 x 前置 音频接头
1 x 前置 面板接头
1 x S/PDIF 输出接头
1 x CPU风扇接头
1 x 系统风扇接头
1 x 打印接口
主板规格 Micro ATX 架构，尺寸: 20cm X 29.3cm ( W x L )
附件 1 x IDE 数据线
1 x FDD排线
1 x SATA数据线
1 x 机箱I/O挡板
1 x 驱动光盘
1 x 用户手册
注意!! 规格和图片若有变更,恕不另行通知.附件内容可能因地区的不同或者主板版本的差异而有所差异.

  • 1 x IDE 数据线

  • 1 x FDD排线

  • 1 x SATA数据线

  • 1 x 机箱I/O挡板

  • 1 x 驱动光盘

  • 1 x 用户手册

PCB版本 : 版本. 6.x

导出CPU支持列表
Socket Processor Processor Model sSpec/OPN# CPU Speed
Socket AM2+ AMD Phenom™ 9600+ HD9600WCJ4BGD 2300Mhz
Socket AM2+ AMD Phenom™ 9500+ HD9500WCJ4BGD 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 6000+ ADX6000IAA6CZ 3000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5600+ ADA5600IAA6CZ 2800Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5400+ ADA5400IAA5CZ 2800Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5200+ ADA5200IAA6CS 2600Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5200+ ADO5200IAA6CZ 2600Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADO5000IAA5DS 2600MHz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADO5000IAA5CZ 2.60 GHz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADA5000IAA5CZ 2.60 GHz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 5000+ ADA5000IAA5CU 2600Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4800+ ADO4800IAA6CS 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4800+ ADO4800IAA5DD 2500Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4800+ ADA4800IAA6CS 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4600+ ADA4600IAA5CU 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4600+ ADO4600IAA5CU 2400Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4400+ ADO4400IAA5DD 2300Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4400+ ADO4400IAA6CS 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4200+ ADO4200IAA5DO 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4200+ ADA4200IAA5CU 2200Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 4000+ ADA4000IAA6CS 2000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 3800+ ADO3800IAA5CZ 2000Mhz
Socket AM2 AMD Athlon™ 64 X2 Dual-Core 3600+ ADO3600IAA5DD 1900Mhz
Socket AM2 AMD Athlon™ X2 Dual-Core BE-2350 ADH2350IAA5DD 2100Mhz
Socket AM2 AMD Athlon™ X2 Dual-Core BE-2300 ADH2300IAA5DD 1900Mhz
Socket AM2 AMD Athlon™ 64 FX FX-62 ADAFX62IAA6CS 2800Mhz
Socket AM2 AMD Athlon™ 64 3800+ ADH3800IAA4DE 2400Mhz
Socket AM2 AMD Athlon™ 64 3500+ ADH3500IAA4DE 2200Mhz
Socket AM2 AMD Athlon™ 64 3200+ ADH3200IAA4DE 2 GHz
Socket AM2 AMD Sempron™ 3600+ SDA3600IAA3CN 2000Mhz
Socket AM2 AMD Sempron™ 3400+ SDA3400IAA3CW 1800Mhz
Socket AM2 AMD Sempron™ 2800+ SDA2800IAA2CN 1600Mhz
品牌 型号 大小 类型
A DATA VD29608A8A-25EG 1G DDR2 800
A DATA E2508AB-GE-E 512MB DDR2 800
A DATA AD5G3H3160F1C32 512MB DDR2 667
APACER AM4B5716FEJS5D0617B 256MB DDR2 533
APACER AM4B5808CQJS8E 1G DDR2 800
APACER E2509AB-GE-E 512MB DDR2 800
APACER AM4B5708GQJS7E0714C 1G DDR2 667
CORSAIR 64M8CEFG PS0900367 512MB DDR2 667
CORSAIR 4MB41 D9CHM 256MB DDR2 533
ELIXIR N2TU51280AF-37B 256MB DDR2 533
ELIXIR N2TV51280AE-3C 512MB DDR2 667
ELIXIR N2TU51280AF-37B 512MB DDR2 533
ELPIDA E5108AE-6E-E 512MB DDR2 667
ELPIDA E5108AE-5C-E 512MB DDR2 533
ELPIDA E5116AB-5C-E 256MB DDR2 533
ELPIDA E2508AB-GE-E 512MB DDR2 800
GEIL GL2L64M088BA18W 512MB DDR2 800
GEIL GL2L64M088BA18W 512MB DDR2 667
GIGARAM DD2640800-533 512MB DDR2 533
HYNIX HY5PS12821-FP S5 1G DDR2 800
INFINEON HYB18T512160AF-3.7A 256MB DDR2 533
JUST YOUNG DDR2640800-667 512MB DDR2 667
KUK 32080-D53 H632 256MB DDR2 533
KINGBOX DDR2640800-667 512MB DDR2 667
KINGBOX 64MX8 D2-E 1G DDR2 533
KINGBOX EDD264082200-5 512MB DDR2 533
KINGBOX EPD264082200S-4 1G DDR2 667
KINGBOX EPD264082200-3 512MB DDR2 800
KINGSTEK AET94F370A 256MB DDR2 533
KINGSTEK KST648667705LN 1G DDR2 667
KINGSTEK KST648800707LA 1G DDR2 800
KINGTIGER AET93F30D 1G DDR2 667
KINGXCON KD225632UDX624-533 256MB DDR2 533
KINGSTON HYB18T512160AF-3.7 256MB DDR2 533
KINGMAX KKA8FFBXF-GFX-25A 1G DDR2 800
KINGMAX KKA8FFBXF-QFF-30A 1G DDR2 667
LEADMAX LD5PS12821F-Y5 512MB DDR2 667
PACCOM HYB18T512160AF-3.7A 256MB DDR2 533
PQI PQC22808S3R 2G DDR2 667
PQI PQD2648S25R 1G DDR2 800
PQI PQD2648N25R 512MB DDR2 800
SAMSUNG K4T51083QC 512MB DDR2 800
SAMSUNG K4T51163QC-ZCE6 256MB DDR2 667
SAMSUNG K4T51083QC 512MB DDR2 533
SAMSUNG K4T51083QE 1G DDR2 667
SEC K4T51083QC 512MB DDR2 533
SIS SLY264M8-J6E-J 1G DDR2 667
SIS DDRII6408-GE 512MB DDR2 800
TEAM TXDD1024M800H C4 1G DDR2 800
TEAM TXDD1024M1000H C5 1G DDR2 1000
UMAX U2S12D30TP-6E 512MB DDR2 667

:

说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
说明书
文件
NF560-A2G+.pdf 下载
芯片组
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 NV12.07 2007-11-06 39.33 MB 下载
板载网卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.197.0917.2007 2007-11-03 3.99 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.10.0.5497 2007-11-02 17.61 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows Vista_x64 5.10.2600.0931 2007-11-06 439.5 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows Vista_x64 5.10.2600.0931 2007-11-06 332 KB 下载
说明书
文件
NF560-A2G+.pdf 下载
芯片组
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 NV12.07 2007-11-06 39.33 MB 下载
板载网卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.197.0917.2007 2007-11-03 3.99 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows Vista_x86/ Vista_x64 6.10.0.5497 2007-11-02 17.61 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows Vista_x86 5.10.2600.0931 2007-11-06 405 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows Vista_x86 5.10.2600.0931 2007-11-06 309.5 KB 下载
说明书
文件
NF560-A2G+.pdf 下载
芯片组
操作系统 版本 日期 文件大小
Windows XP_x64 NV12.15 2007-11-06 43.89 MB 下载
板载网卡
操作系统 版本 日期 文件大小
Windows / / / XP_x86/ XP_x64 5.676.0920.2007/ 2007-11-03 4.52 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / XP_x86/ XP_x64/ / 5.10.0.5497 2007-11-02 24.77 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / XP_x86/ XP_x64 Ver:1.66 解决魔兽争霸蓝屏问题声卡驱动 2007-09-01 24.49 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows XP_x64 5.10.2600.0995 2007-11-06 437 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows XP_x64 5.10.2600.0995 2007-11-06 224 KB 下载
说明书
文件
NF560-A2G+.pdf 下载
芯片组
操作系统 版本 日期 文件大小
Windows XP_x86 NV12.15 2007-11-06 45.37 MB 下载
板载网卡
操作系统 版本 日期 文件大小
Windows / / / XP_x86/ XP_x64 5.676.0920.2007/ 2007-11-03 4.52 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / / XP_x86/ XP_x64/ / 5.10.0.5497 2007-11-02 24.77 MB 下载
板载声卡
操作系统 版本 日期 文件大小
Windows / XP_x86/ XP_x64 Ver:1.66 解决魔兽争霸蓝屏问题声卡驱动 2007-09-01 24.49 MB 下载
Serial ATA RAID
操作系统 版本 日期 文件大小
Windows XP_x86 5.10.2600.0995 2007-11-06 412.5 KB 下载
Serial ATA AHCI
操作系统 版本 日期 文件大小
Windows XP_x86 5.10.2600.0995 2007-11-06 212.5 KB 下载
