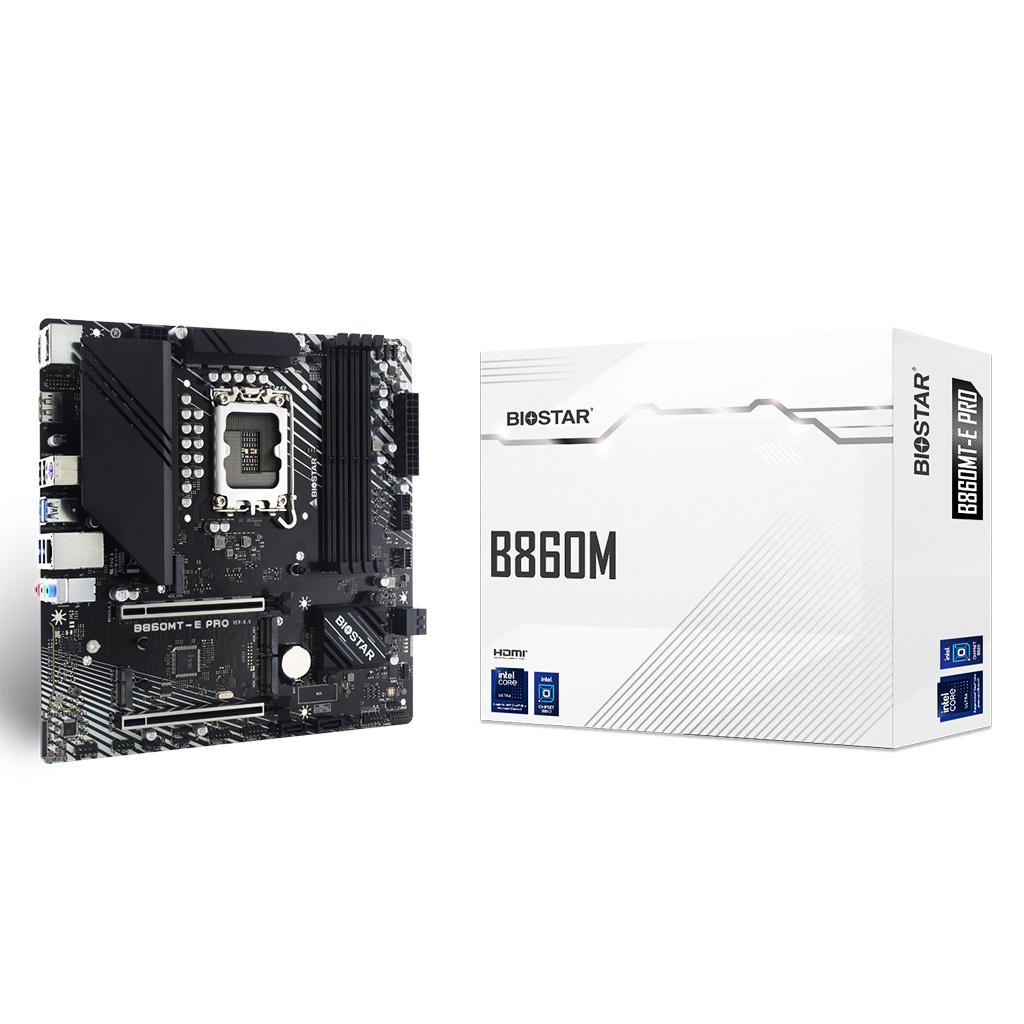

B860MT-E PRO

B860MT-E PRO 版本. 6.1

Socket 1851

支援Intel Core Ultra 9/7/5系列处理器
Intel B860 芯片组
4-DIMM支援 DDR5-8000+(OC),容量可扩展至256G
支援 PCIe 5.0
支援 PCIe M.2 5.0 (128Gb/s)
支援 HDMI 2.1/DP 1.2
支援 USB 3.2 Gen2 Type C
支援 2.5G LAN
支援 WiFi 7/WiFi 6E WiFi网卡 (Wifi网卡为选配另购件)

产品概述

芯片组 Intel B860
处理器 Socket 1851架构英特尔™Core Ultra 9/7/5处理器
内存 4 x DDR5 DIMM内存插槽
支持双通道DDR5 8000+（OC）MHz
内存容量可扩展至256GB

每个DIMM插槽支持non-ECC 8/ 16/ 32GB每个DIMM插槽支持non-ECC 8/ 16/ 24/ 32/ 48GB内存模块 内存模块
※如需了解详细的内存支援型号，请至 www.biostar.com.tw查询
BIOS 支持uEFI 图形界面 BIOS
支持简体中文BIOS
板载显卡 Intel内建集成显示核心系列的CPU才能支持板载输出端口显示
板载集成显示输出支持2个端口同时显示
支持DX12
支持HDCP
HDMI接口,分辨率达4096 x 2304@60Hz，符合HDMI 2.1 规范
DisplayPort接口,分辨率达4096 x 2160 @60Hz，符合DP 1.2规范
存储量 --总共支持3xM.2 4.0和4xSATA3
4 x SATA3 6Gb/s接口
支持 SATA RAID: 0,1, 5,10 & Intel Rapid Storage Technology
基于Intel Core Ultra 处理器
1 个 M.2 (M Key) 插槽 (M2M_CPU): 支援PCIe 5.0 x4 (128Gb/s) - NVMe SSD - M.2 Type 2280 SSD 模块.
基于Intel B860 芯片组..
2 个 M.2 (M Key) 插槽 (M2M_SB1/SB2): 支持 PCIe 4.0 x4 (64Gb/s) - NVMe SSD- M.2 Type 2280/22110（SB1） SSD 模块...
网络配置 板载Realtek RTL8125B
10/ 100/ 1000/ 2500 Mb/s自适应传输模式，半双工/全双工工作模式
声卡配置 Realtek ALC897
7.1声道音频输出，支持高清音频, HifFi(前置）
USB 1 x USB 3.2 (Gen2x2) Type-C端口 (板载接头支持1个端口)
4 x USB 3.2(Gen2)端口(背板4个端口)
2 x USB 3.2(Gen1)端口(板载接头支持2个端口)
6 x USB 2.0 端口 (背板2个端口，板载接头支持4个端口)
扩展槽 Intel Core Ultra 处理器：1 个 PCIe 5.0 x16 插槽 (x16模式)
Intel B860 芯片组：1个 PCIe 4.0 x16 插槽 (x4模式).
* Specifications vary by CPU types ....
背板I/O接口 2 x WIFI天线接头
1 x PS/2 键鼠通用接口
1 x HDMI端口
1 x Display Port端口
4 x USB 3.2(Gen2)端口
2 x USB 2.0 端口
1 x 板载2.5G网卡插口
3 x 音频接口
板载I/O接口 4 x SATA3 6Gb/s 接口
1 x M.2 (E Key) 插槽 : 2230尺寸,支持Wi-Fi和Bluetooth模块
2 x USB2.0 接头
1 x USB 3.2 (每个接头支持2个USB3.2(Gen1)端口)
1 x USB 3.2(Gen2)Type-C接头(每个接头支持1个USB3.2(Gen2)Type-C端口)
1 x 前置 音频接头
1 x 前置 面板接头
1 x 8-Pin CPU供电接口
1 x 24-Pin 供电接口
1 x CPU风扇接头
1 x CPU水冷接头(CPU_OPT)
1 x 系统风扇接头
1 x 串行接头
1 x TPM接头
1 x LED接头1x12V RGB和4x5V ARGB
1个清空CMOS接头
* 不提供M.2 (E Key)无线网卡
硬件监控与保护 CPU/ 系统温度监控
CPU/ 系统风扇转速监控
智能/手动 CPU风扇调控
系统电压监控
主板规格 Micro ATX 架构，尺寸: 24.4cm x 24.4cm ( W x L )
操作系统 支持 Microsoft® Windows® 10(64bit)/11(64bit)
附件 2 x SATA数据线
1 x 机箱I/O挡板
1 x 快速指南
产品特性 全彩灯控(VIVID LED DJ)
支持BIOS-Flasher升级更U
RGB内存灯光同步（RGB Memory Sync）
LED摇滚区域（LED ROCK ZONE）
注意!! 规格和图片若有变更,恕不另行通知.附件内容可能因地区的不同或者主板版本的差异而有所差异.

  • 2 x SATA数据线

  • 1 x 机箱I/O挡板

  • 1 x 快速指南

PCB版本 : 版本. 6.1

导出CPU支持列表
Socket Processor Processor Model sSpec/OPN# CPU Speed
品牌 型号 大小 类型

:

说明书
文件
B860MT-E PRO.zip 下载
芯片组
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 10.1.19913.8607 2024-08-31 下载
板载显卡
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 101.5869 2024-09-24 下载
板载网卡
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 10072 / 11019 2024-08-14 下载
板载声卡
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 6.0.9757.1 2024-11-20 下载
Intel Serial ATA AHCI/RAID (F6)
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 20.1.0.1015.1 2024-08-23 下载
Intel Management Engine Interface
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 2432.6.33.0 2024-09-09 下载
BIOScreen 程式
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 1.0.2406.2500 2024-09-12 下载
BIOS Update 程式
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 1.9.73 2024-09-12 下载
VIVILED DJ Utility灯控软件
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 4.0.2411.1500 2024-12-30 下载
Intel NPU
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 32.0.100.2540 2024-08-21 下载
Intel(R) Serial IO
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 30.100.2419.23 2024-08-21 下载
Intel(R) GNA Scoring Accelerator
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 03.05.00.1578 2024-08-13 下载
Intel PMT
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 3.1.2.6 2024-08-21 下载
Intel IPF
操作系统 版本 日期 文件大小
Windows 10_x64/ 11_x64 2.2.10200.11 2024-09-09 下载
